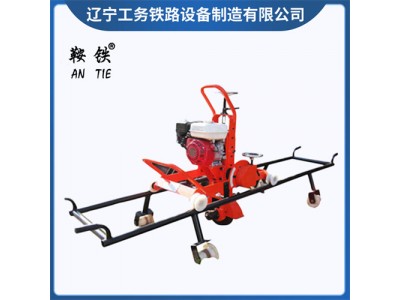

鞍铁内燃多功能打磨机NM-III地铁施工设备简要说明

　　世界让你明白生活不易 ，努力让你见证更好的自己。

　　技术参数

　　1.功率：6.5马力

　　2.主轴转速：3200r/min

　　3.砂轮尺寸：∮200×∮32×25(mm)

　　4.垂直行程：0-250mm

　　5.横向行程：1600mm

　　6.旋转角度：0±45℃

　　7.整机质量：110kg

　　8.适应于43-75kg/m钢轨、平面、侧面、圆弧面、飞边和各种道岔的打磨。

　　结构及工作原理：

　　1 结构

　　1)NCM-4.0型内燃道岔打磨机由走行轮、打磨小车、汽油机、打磨头、

　　磨头摆动装置、磨头升降装置、走行轮七部分组成。

　　2)走行架用无缝钢管焊接，为矩形机架。有四个尼龙走行轮，轨距1435mm。

　　3)打磨小车是该机的主体，用4KW汽油机作动力，由皮带传动装置，打磨头、蜗轮蜗杆传动的磨头摆动装置、丝杠传动的升降装置及走行轮等组成，如图所示：

　　2 工作原理

　　打磨机旋转在道岔需打磨部位，可沿轨道走行，打磨小车在走行架上横向移动，可使打磨小车在道岔任何部位停留，并可转动手柄，通过丝杠调整磨头高度，找准磨头要打磨的部位，并用手移动打磨机走行架，一边移动一边进行打磨作业。

　　公司名称：辽宁工务铁路设备制造有限公司

　　咨询电话：

　　胡经理：一五五-四一二七-三一四二

　　网址：www.lngwtl.com

　　鞍铁内燃多功能打磨机NM-III地铁施工设备简要说明

　　辽宁工务还生产以下型号的钢轨打磨机：CS-1钢轨打磨除锈机、DMG-2.2型电动钢轨仿形打磨机、DM-1型钢轨断面打磨机、FMG-4.4II型内燃仿形钢轨打磨机、NM-III型多功能打磨机、QDM4.0型内燃式道岔磨轨机、便捷式钢轨打磨除锈机、NDM-1.2内燃端面打磨机。
