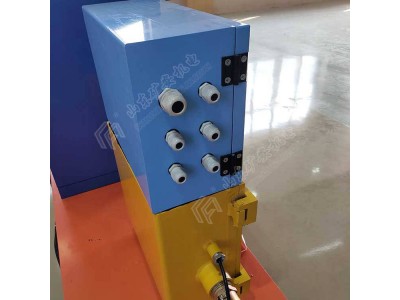

KXJ127矿用隔爆兼本安型PLC控制器

KXJ127矿用隔爆兼本安型PLC控制器介绍

KXJ127矿用隔爆兼本安型PLC控制器适用于煤矿井 下斜巷处的跑车防护装置的自动控制，采用矿用本安型旋转编码器获 取与绞车同步运行的控制信号，采用矿用本安型旋转编码器对矿车进行监测，矿车正常运行时控制挡车栏开启或关闭，如因断绳、脱钩等 原因而发生跑车，可采用柔性缓冲器来实现有效拦截；当绞车不工作时，控制器处于锁定状态，有矿车接近跑车防护装置用挡车栏时挡车栏也不会抬起，确保巷道安全。该控制器安装方便，便于维护、动作 灵活、安全可靠。 Kuangan002

KXJ127矿用隔爆兼本安型PLC控制器技术参数

工作电压：AC 127V

电流：≤800mA

电压波动范围：75%~110%

本安参数：U0:12.5VDC   I0：800mA    C 0:2μF    L 0:0.1mH。

外形尺寸=560*273*626（mm）

重量：89kg

KXJ127矿用隔爆兼本安型PLC控制器使用环境

a)温度：0℃～40℃；

b)空气平均相对湿度：≤95%RH(+25℃)；

c)大气压：80kPa～106kPa；

d)用于具有甲烷、煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气 体的煤矿井下。

KXJ127矿用隔爆兼本安型PLC控制器工作原理

本PLC 控制器采用矿用本安型旋转编码器作为监测器，安装在跑车防护装置用挡车栏前后适当的距离。当绞车运行时，PLC 控制器开 始工作，当矿车运行到两个旋转编码器监测位置时，依据矿车的运行 速度，即可判定矿车是处于正常运行状态还是跑车状态。如处于正常 状态，PLC 控制器给收放绞车发送信号，收放绞车启动，提起跑车防 护装置用挡车栏，当矿用本安型位置传感器测定挡车栏已启动到位时， 位置传感器将信号传递给控制箱，控制箱给收放绞车发送信号，收放 绞车停止，当矿车最后一节通过挡车栏后方旋转编码后，挡车栏自动 落下；当测定矿车是处于跑车状态时，PLC 控制器不会给跑车防护装 置用收放绞车发送信号，跑车防护装置挡车栏仍处于常闭状态。当绞 车不工作时，控制箱处于锁定状态，当有矿车接近旋转编码器时控制 箱也不会工作，跑车防护装置用挡车栏仍处于“常闭”状态，确保巷 道安全，当工人按下置位按钮后控制箱解除锁定状态。

本PLC 控制器还可通过手动按钮提供的信号来控制挡车栏的升降。

KXJ127矿用隔爆兼本安型PLC控制器安装注意事项

安装使用前应认真阅读本说明书。

该PLC控制器应使用AC127V供电，电流不大于00mA的电源供电，以增加其安全性能及使用灵活性。

在保养和维修时，严禁带电打开！严禁损伤隔爆面！引入装置必须压紧！

维修时不得改变本安电路和与本安电路有关的元器件的电器参数、规格、型号，不准用点缆接地芯线作本安控制回路。
