一、拉杆式玻璃转子流量计概述：

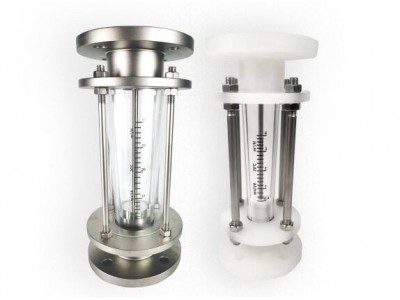

LZB-FA100拉杆式玻璃转子流量计是在恒压条件下利用流通截面的变化来测量非混浊不含颗粒的非脉动流的液体或气体的流量计。LZB-FA100拉杆式玻璃转子流量计具有高灵敏度，测量范围宽，压力损失小，使用维护方便等特点。该玻璃转子流量计连接方式为法兰连接，材质有不锈钢304、316与PP（特殊订制，用于低压易腐蚀介质），LZB-FA100型拉杆式玻璃转子流量计广泛用于石油，化工，冶金，化纤，染料，造纸，环保设备，食品，制糖，医药等领域。
二、拉杆式玻璃转子流量计原理
LZB-FA100型拉杆式玻璃转子流量计仪表的主要测量元件为一根小端向下，大端向上的垂直安装的锥形玻璃管（简称锥管）以及其在内可以上下移动的浮子。当流体自下而上流经锥管时，在浮子之间产生压差，浮子在此压差作用下上升，当使浮子的上升力与浮子所承受的重力，浮力及粘度力三者的合力相等时，浮子处于平衡位置。因此，流经玻璃转子流量计的流体的流量与浮子的上升高度，即与仪表的流体面积之间存在一定的比例关系，浮子的位子高度可作为流量的量度。
三、拉杆式玻璃转子流量计的结构尺寸：
LZB-FA100型玻璃转子流量计的公称通径有DN15，DN20，DN25，DN32，DN40，DN50，DN65，DN80，DN100连接方式为法兰连接，结构如图所示
