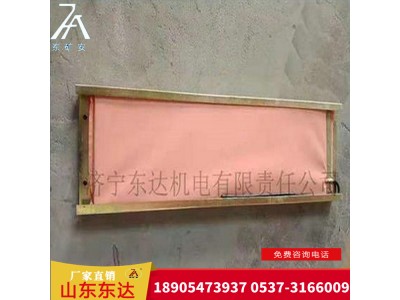

GVD1200煤矿用撕裂传感器 撕裂开关输送皮带综保

1. 用途及适用范围：GVD1200 煤矿用撕裂传感器（以下简称传感器）为矿用本质安全型电气设备, 该传感器适用于煤矿井下、露天煤矿、选煤厂等工作场所，作为带式输送机输送带撕裂检测之用。

2. 特点：传感器体积小，重量轻，便于安装，性能稳定，维护简单。

二 、产 品 分 类

1. 防爆型式及标志

防爆型式：矿用本质安全型

3. 接点容量：DC12.5V/0.5A(备注：符合简单设备的规定，用于经防爆检验合格的本质安全电路中) ；

4. 输出信号：常开无源接点：1 对；

5. 外形尺寸：1000mm×296mm×50mm。

6. 质量：5kg。

三 、使 用 环 境 条 件

1.传感器在下列环境条件下应能正常工作

a)环境温度：0℃～+40℃；

b)相对湿度：不大于 96%（+25℃）；

c)大气压力：80kPa～106kPa；

d)煤矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

2.传感器能承受的最恶劣和安装贮运条件为：

a)高温：+60℃；

b)低温：-40℃；

d)振动：加速度 50m/s

e)冲击：峰值加速度 500m/s

四 、结 构 特 征 及 工 作 原 理

1. 结构特征：传感器由外壳、微动开关、开关接点等部分组成。

2. 工作原理：撕裂传感器信号为压敏式开关量输出。正常时，传感器处于断开状态。若皮带撕裂，100cm

2 敏感区有物料（煤）约 1200g 落入时，传感器动作，控制箱接收到撕裂信号，实现撕裂保护，同时发出语言报警信号。

五 、主 要 性 能

1.输出信号：常开无源接点：1 对；

2.接触电阻：闭合接点的接触电阻不大于 0.1Ω。

3.动作性能：撕裂传感器的 100cm

2 面积其上落入（1200±120）g 物料时，传感器常开接点闭合。
