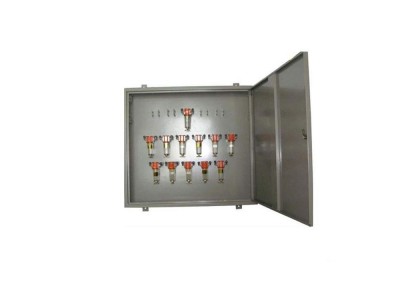

束管分路箱产品介绍

束管分路箱又叫束管分缆箱，用作煤矿井下束管管路连接。管路附件有分缆箱、滤尘器、储水器、放水器等。Kuangan002

束管分路箱，有12路分路箱、8路分路箱、4路分路箱、24路分路箱等多种，主要是根据束管路数来配备不同规格的分路箱。束管按芯管管径可分8mm、10mm两类；

矿用束管按芯管数量可分为1芯束管、2芯束管、3芯束管、4芯束管、5芯束管、7芯束管、8芯束管、9芯束管、12芯束管、16芯束管、19芯束管、33芯束管等。

束管分路箱的组成：

主要由粉尘过滤器、单管、分路箱、束管等组成，其作用是运载井下气体。煤矿井下管路铺设。地面设备：

(1)采样控制部分：由输出控制接口板、电磁阀驱动电路、抽气泵、自动进样器等组成，它们各自装在微机和控制柜内。其作用是按规定的顺序和时间将气体送入红外线气体分析仪和气相色谱仪中。

(2)气体预处理部分：由消焰器，过滤器，冷凝器和流量计等部分组成，其作用是把处理合格的样气送入分析仪器中。

(3)气体分析部分：由红外线气体分析仪，气相色谱仪、专用输入输出接口、载气气源等部分组成。

(4)数据采集处理部分： 由数据采样接口板、采样程序组成．用以采集气体分析仪传来的数据， 由测控软件内的数据分析、图形显示、谱图检测、计算结果等部分组成。通过分析将采样数据形成分析报告及谱图。

(5)打印输出部分：由打印机及检测软件中的打印控制部分组成。用以输出所有的分析报告、图表等。

(6)抽气泵部分：把井下各个测点的气体抽到气体分析室。
