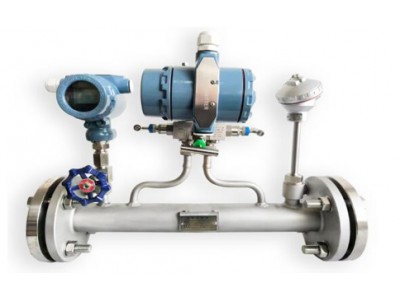

SK-LX型楔形流量计是一种差压式流量仪表，它是利用在密闭管道中能量相互转换的伯努利定律，即：在稳定流体场合中，管道中的流速与差压的平方根成正比。楔形流量计是八十年代开始开始逐步走向实用的一种新型流量计，其检测件是一个V字形楔块（又称楔形节流件），它的圆滑顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体顺利通过，不会在节流件上游侧产生滞流。流体通过楔形流量计时，由于楔块的节流作用，在其上、下游侧产生了一个与流量值成平方关系的差压，将此差压从楔块两侧取压口引出送至差压变送器转变为电信号输出，再经专用智能流量积算仪运算后，即可显示流量值。
一、楔形流量计流量方程：
式中 qv----体积流量计，m³/s
C------流出系数；
ε-----可膨胀系数；
m------节流面积比；
D------管道内径，m；
△p------差压，pa；
ρ------被测介质密度，kg/m³
SK-LX型楔形流量计具有流量系数、非线性误差、温度变化、密度变化等参数的修正功能；测量精度可达0.5%；可具有现场显示和标准电流信号（4~20mA DC）输出，可方便地用于自动控制系统或与计算机联网，进行流量或其他参数的自动调节和控制。
SK-LX型楔形流量计可以在高粘度、低雷诺数（雷诺数＞500即可使用）的流体情况下进行精度佳的流量测量；在流速较低、流量小、管径大的流量测量场合有不可替代的作用。主要用于高粘度（重油、渣油、柴油、机油等）、工业煤气（焦炉煤气、高炉煤气、发生炉煤气、城市煤气）、氢气、氮气、空气、水蒸汽、污水液体等介质的流量测量。
楔形流量计结构简单、无可动部件，不易被流体磨损，工作性能稳定、可靠，使用寿命长；它的测量元件及取压装置结构特殊，流体通过时不形成滞留或堵塞，压力损失较小，是在雷诺数较低的情况下进行精度佳流量测量的理想选择。
